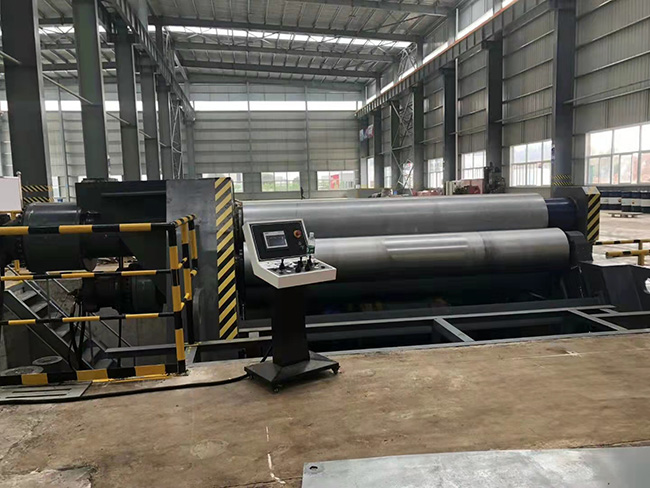

四輥卷板機性能特點：
該機結構型式四輥式，上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩；下輥?zhàn)鞔怪鄙颠\(yùn)動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷圓可以在同一臺設備上進行。
技術參數：
規格型號 | 卷板最大厚度mm | 卷板最大寬度mm | 卷板屈服極限Mpa | 卷板速度m/min | 滿載最小直徑mm | 上輥直徑mm | 下輥直徑mm | 側輥直徑mm | 側輥?zhàn)畲笮谐蘭m | 側輥調整速度m/min | 主電機功率kw |
W12－25*2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 240 | 240 | 80 | 22 |
W12－20*2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 240 | 240 | 80 | 30 |
W12－30*2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 240 | 240 | 80 | 37 |
W12－25*2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 240 | 240 | 80 | 37 |
W12－35*2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 210 | 210 | 80 | 37 |
W12－30*2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 230 | 230 | 80 | 37 |
W12－40*2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 420 | 420 | 80 | 45 |
W12－45*2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 280 | 280 | 80 | 45 |
W12－35*2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 420 | 420 | 80 | 45 |
W12－40*2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 380 | 380 | 80 | 45 |
W12－45*2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 450 | 450 | 80 | 63 |
W12－35*3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 380 | 380 | 80 | 45 |
W12－45*3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
W12－55*2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 500 | 500 | 78 | 75 |
W12－55*3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 500 | 500 | 78 | 75 |
W12－65*3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 550 | 550 | 78 | 110 |
